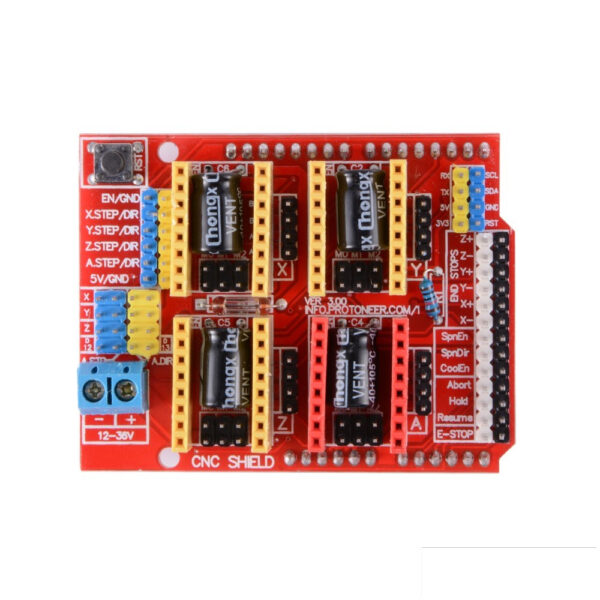

Arduino Shield CNC V3
El CNC Shield V3 es una placa de expansión diseñada para controlar máquinas CNC, impresoras 3D y grabadoras láser basadas en Arduino Uno. Permite conectar hasta cuatro controladores de motor paso a paso (A4988 o DRV8825), facilitando el control de los ejes X, Y, Z y un eje adicional para extrusión o movimiento auxiliar. Su diseño compacto y modular simplifica el montaje y la configuración, ofreciendo compatibilidad con el firmware GRBL para un control preciso y eficiente. Ideal para proyectos de automatización, robótica y prototipado, el CNC Shield V3 brinda una solución práctica, estable y económica para el control de motores paso a paso.
- Voltaje de operación DC: 12V.
- 4 ejes de soporte: X, Y Z, A (El eje A puede duplicar los ejes X, Y, Z o por defecto, hacer un cuarto eje completo con firmware personalizado utilizando los pines D12 y D13).
- Finales de carrera: 2 para cada eje (6 en total).
- Molex de 4 pines para conectar los motores PAP.
- Dimensiones: 70 mm x 55 mm x 18 mm.
310 6591185
- Description
Description
El CNC Shield V3 es una placa de expansión diseñada para controlar máquinas CNC, impresoras 3D y grabadoras láser basadas en Arduino Uno. Permite conectar hasta cuatro controladores de motor paso a paso (A4988 o DRV8825), facilitando el control de los ejes X, Y, Z y un eje adicional para extrusión o movimiento auxiliar. Su diseño compacto y modular simplifica el montaje y la configuración, ofreciendo compatibilidad con el firmware GRBL para un control preciso y eficiente. Ideal para proyectos de automatización, robótica y prototipado, el CNC Shield V3 brinda una solución práctica, estable y económica para el control de motores paso a paso.
- Voltaje de operación DC: 12V.
- 4 ejes de soporte: X, Y Z, A (El eje A puede duplicar los ejes X, Y, Z o por defecto, hacer un cuarto eje completo con firmware personalizado utilizando los pines D12 y D13).
- Finales de carrera: 2 para cada eje (6 en total).
- Molex de 4 pines para conectar los motores PAP.
- Dimensiones: 70 mm x 55 mm x 18 mm.
