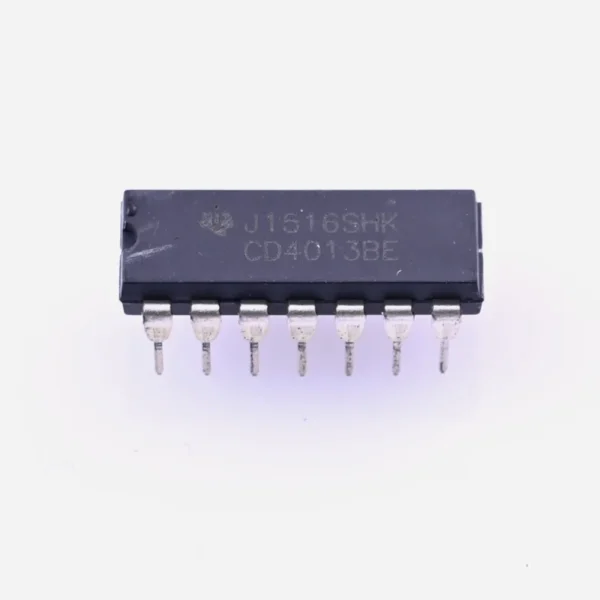

Circuito Integrado Flip-Flop CD4013
El Circuito Integrado CD4013 es un flip-flop tipo D dual de la familia CMOS, que contiene dos flip-flops independientes con entradas de reloj (clock), set, reset y datos, y salidas Q y Q̅ complementarias. Cada flip-flop puede almacenar un bit de información, conmutando su estado en el flanco positivo del reloj, lo que lo hace ideal para funciones de almacenamiento, temporización, división de frecuencia y control secuencial. Opera en un amplio rango de voltaje (de 3 V a 15 V), ofreciendo alta inmunidad al ruido y bajo consumo de energía, características propias de la tecnología CMOS. Su encapsulado DIP de 14 pines facilita su uso en protoboards y placas de circuito impreso, siendo ampliamente utilizado en aplicaciones electrónicas tanto industriales como educativas.
310 6591185
- Description
Description
Características:
- Tipo: CMOS.
- Flip-Flop Tipo: D.
- Retardo de propagación: 45 ns.
- Frecuencia: 12 MHz.
- Salida de corriente: 6.8 mA.
- Tipo de disparo: Edge Positivo.
- IC Tipo de salida: Differential / Complementaria.
- Voltaje: 3 V a 15 V.
- Encapsulado DIP.
- 14 pines.
