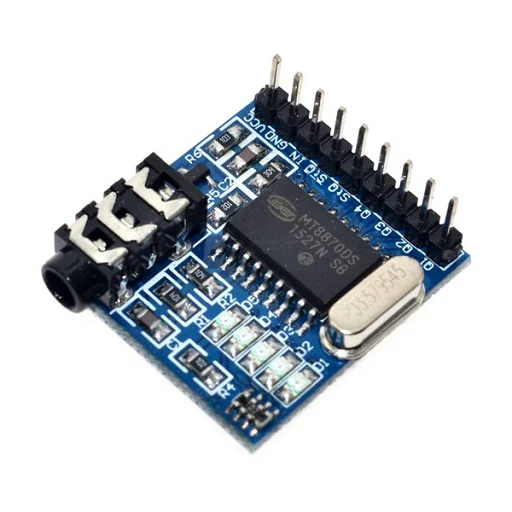

Modulo Decodificador DTMF 8870
señales de tonos multifrecuencia (DTMF) provenientes de teclados telefónicos o fuentes de audio similares. Basado en el integrado MT8870, este módulo combina un filtro divisor de banda y un decodificador digital para convertir las combinaciones de tonos en una salida binaria de 4 bits, representando los dígitos del 0 al 9, las letras A-D y los símbolos * y #. Opera con una tensión de alimentación de 3V a 5V DC y cuenta con una entrada de audio tipo jack de 3.5 mm, facilitando su conexión a diversas fuentes de señal . Además, incorpora indicadores LED que muestran el estado de la salida, lo que simplifica el monitoreo y la depuración durante el desarrollo de proyectos. Gracias a su compatibilidad con microcontroladores como Arduino, este módulo es ideal para aplicaciones en sistemas de control remoto, automatización del hogar y robótica, donde se requiera la interpretación de comandos a través de tonos DTMF.
310 6591185
- Description
Description
Especificaciones:
- Voltaje de Operación: 5V.
- Corriente Máxima de entrada: 10 mA.
- Incorpora 5 diods Led para una fácil visualización.
- Receptor DTMF completo MT8870.
- Modulo equivalente al integrado CM8870.
- Detecta y decodifica los 16 tonos DTMF en 4 bits.
- Entrada Jack: 3.5 mm.
- Bajo consumo de energía.
- Amplificador de ajuste de ganancia interno.
- Tiempo de guardia ajustable.
- Modo de apagado.
- Modo de inhibición.
- Temperatura de Operación: -40 °C ~ 85 °C.
- Dimensiones: 26 mm x 26 mm.
