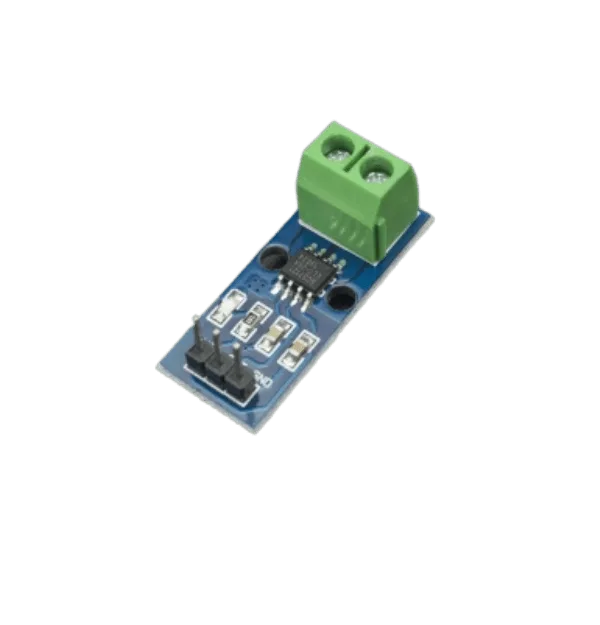

Modulo Sensor de Corriente OKY3312
El Módulo Sensor de Corriente OKY3312 de OKYSTAR es una herramienta compacta y eficiente para medir corrientes eléctricas tanto en corriente continua (DC) como alterna (AC) hasta ±20 A. Basado en el circuito integrado ACS712ELC-20A, este módulo utiliza el efecto Hall para proporcionar una salida analógica proporcional a la corriente detectada, con una sensibilidad de 100 mV/A. Cuando no hay corriente, la salida del sensor se sitúa en VCC/2, facilitando la detección de la dirección del flujo de corriente. Opera con una tensión de alimentación de 5 V DC y presenta un diseño compacto de 31 mm x 13 mm, lo que permite su fácil integración en proyectos con microcontroladores como Arduino. Además, cuenta con un indicador LED de encendido y está diseñado para minimizar las interferencias externas, garantizando mediciones precisas y estables. Este módulo es ideal para aplicaciones en sistemas de monitoreo de consumo energético, protección de circuitos y proyectos de automatización que requieran una medición precisa de la corriente eléctrica.
310 6591185
- Description
Description
Especificaciones:
- Rango de corriente: -20A a 20A.
- Precisión: 1.5%.
- Sensibilidad de salida: 66mV/A.
- Voltaje de alimentación: 4.5V a 5.5V.
- Corriente de reposo: 10mA.
- Ancho de banda: 80kHz.
- Tiempo de subida de salida: 5µs.
- Aislamiento: 2.1kV entre el conductor de corriente y la tierra.
- Temperatura de funcionamiento: -40°C a 85°C.
- Dimensiones: 31mm x 14mm.
