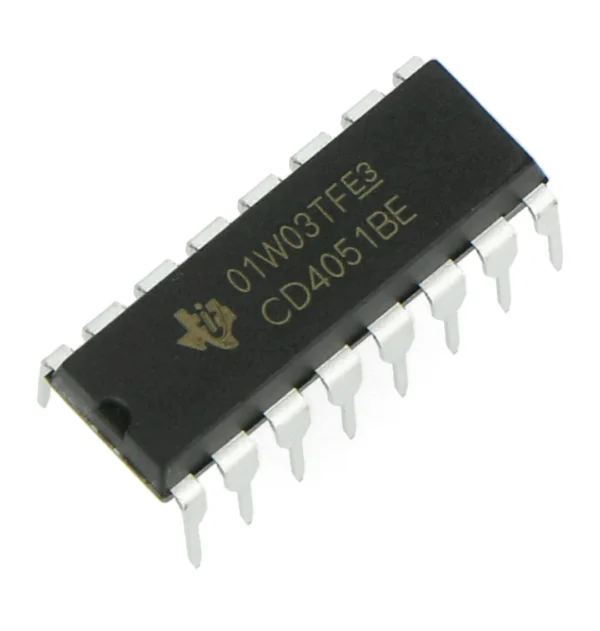

Multiplexor/Demultiplexor CD4051

Description

El Multiplexor/Demultiplexor CD4051 es un circuito integrado analógico de 8 canales que permite seleccionar una de ocho señales de entrada o salida mediante tres líneas de control. Funciona tanto como multiplexor como demultiplexor, facilitando la conexión y gestión eficiente de múltiples señales en sistemas digitales y analógicos. Este componente es ideal para aplicaciones de conmutación de datos, selección de sensores, audio, video y control de señales en microcontroladores. Ofrece un bajo consumo de energía, una alta impedancia de entrada y un amplio rango de voltaje de operación, garantizando una excelente versatilidad y rendimiento en proyectos electrónicos.

Especificaciones:

• Configuración: 8:1.
• Número de canales: 1.
• Tensión de alimentación – simple (V): 3,3, 5, 12, 16, 20.
• Tensión de alimentación – doble (V): +/-10, +/-2,5, +/-5.
• Protocolos: Analógico.
• Ron (típico) (Ω): 125.
• CON (típico) (pF): 30.
• Corriente de fuga en estado ON (máx.) (µA): 0,3.
• Corriente de alimentación (típica) (µA): 0,04.
• Ancho de banda (MHz): 20.
• Rango de temperatura de funcionamiento (°C): -55 a 125.
• Características: Ruptura antes de cierre.
• Corriente continua de entrada/salida (máx.) (A): 0,01.
• Clasificación: Catálogo.
• Tensión de alimentación del drenaje (máx.) (V): 20.
• Tensión de alimentación (máx.) (V): 20.
• Tensión de alimentación del raíl negativo (máx.) (V): 0.
